Escotilla 291 x 236 Aluminio Plastimo

Escotilla 291 x 236 mm Aluminio Plastimo

Comentarios
283,40 €
IVA incluido
DI63882-65471

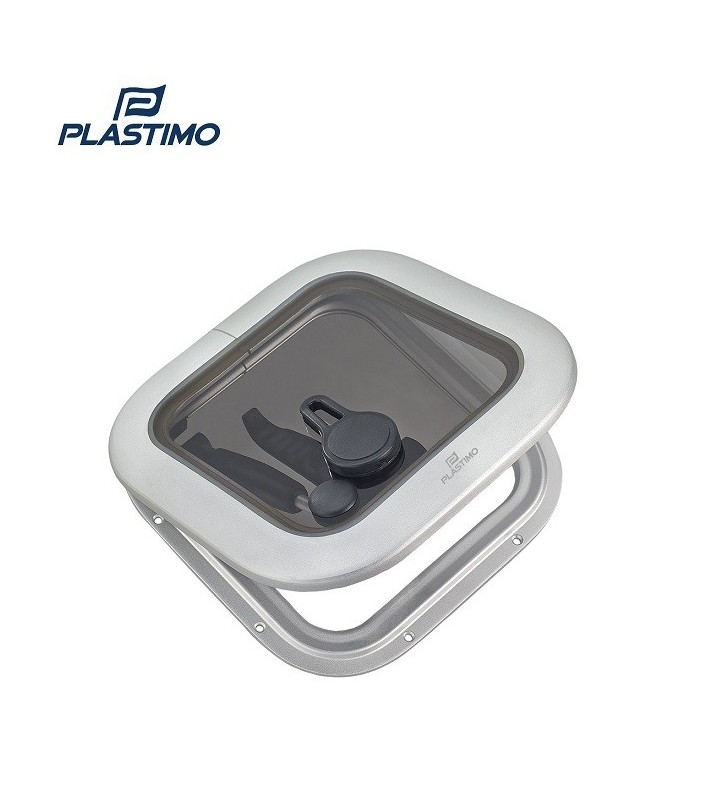

Escotilla de aluminio Plastimo talla 03:  291 x 236 mm exterior. La gama de escotillas de cubierta Plastimo combina una estanqueidad óptima, una instalación sencilla y un aspecto elegante:

Estructura de aluminio satinado de perfil bajo, sólo 19 mm sobre cubierta

Metacrilato acrílico gris de 10 mm de espesor

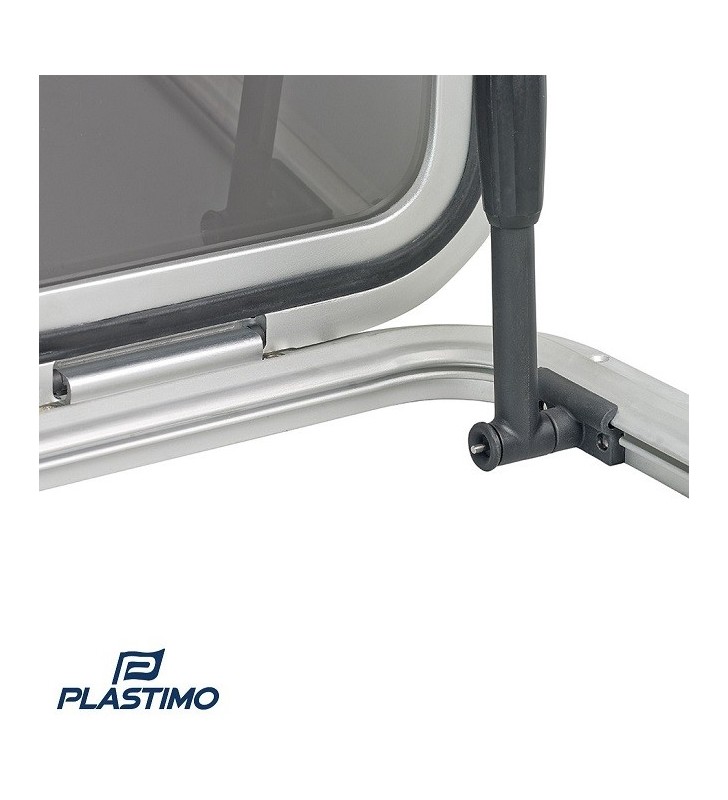

Bisagras invisibles.

Tapa de aluminio de una pieza con una sección de marco gruesa para proporcionar una rigidez óptima.

Tamaño 03. Comprobar medidas en tabla adjunta (las proporciones de la foto pueden no corresponder con la medida seleccionada).

Incluye contra-marco.

Cantidad
Consultar plazo de entrega

tamaño Referencia Dimensiones externas Dimensiones internas Dimensiones de corte Radio Radio Peso
     mm pulgadas  mm pulgadas  mm pulgadas mm pulga kg
 00 DI63881 271x271 10,7x10,7  209 x 209  8,2 x 8,2  211 x 211  8,3 x 8,3  42,5  1,7  2.1
 03 DI63882 291x236 11,5x9,3  229 x 174  9,0 x 6,8  231 x 176  9,1 x 6,9  42,5  1,7  2.2
 10 DI63883 320x320 12,6x12,6  258 x 258  10,1 x 10,1  260 x 260  10,2 x 10,2  42,5  1,7  2.7
 20 DI63884 407x262  16x10,3  345 x 200  13,6 x 7,9  347 x 202  13,7 x 8,0  42,5  1,7  3.1
 30 DI63886 517x387 20,4x15,2  455 x 325  17,9 x 12,8  457 x 327  18 x 12,9  42,5  1,7  5.2
 40 DI63887 481x481 18,9x18,9  419 x 419 16,5 x 16,5   421 x 421  16,6 x 16,6  42,5  1,7  5,8
 44 DI63888 502x502 19,8x19,8  440 x 440  17,3 x 17,3  442 x 442  17,4 x 17,4  42,5  1,7  6,3
 50 DI63889 567x437 22,3x17,2  505 x 375  19,9 x 14,7  507 x 377  20 x 14,8  42,5  1,7  5
 54 DI63890 567x452 22,3x17,8  505 x 390  19,9 x 15,3  507 x 392  20 x 15,4  42,5  1,7  6,8
 60 DI63891 567x567 22,3x22,3  505 x 505  19,9 x 19,9  507 x 507  20 x 20  42,5  1,7  7,4
 70 DI63893 687x687  27x27  625 x 625  24,6 x 24,6  627 x 627  24,7 x 24,7  42,5  1,7  10,2



Las escotillas deben montarse sobre una superficie plana, permitiendo un espacio de ± 1 mm.
Los tamaños 44, 60 y 70 son adecuados y  conformes con la regulación para su uso como escotillas de escape  (zona 2b).
